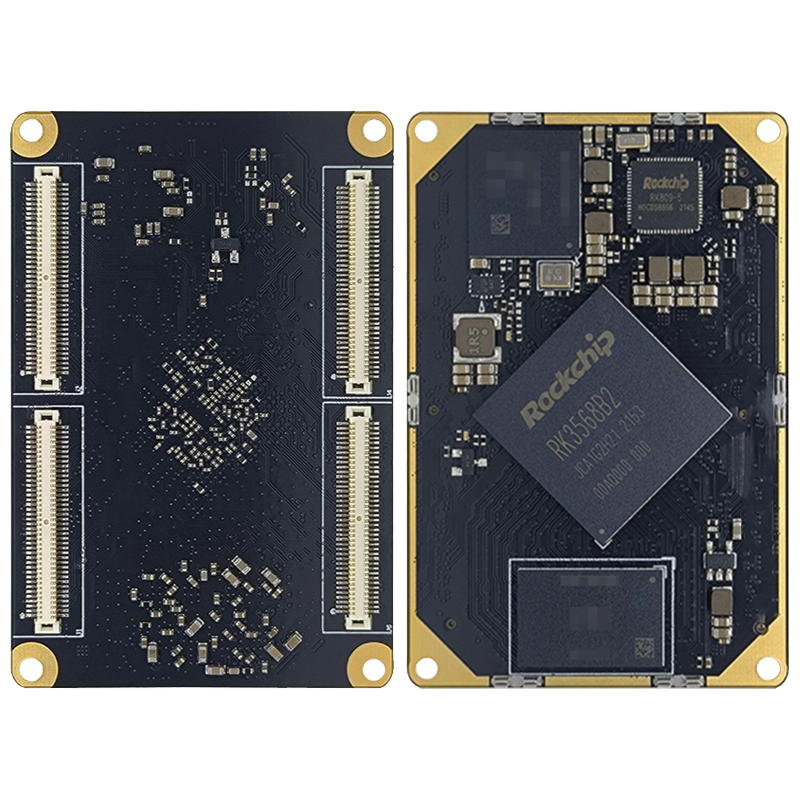

  • RK3568核心板 | NXN3568-CORE-B1_4060

  • RK3568核心板 | NXN3568-CORE-B1_4060

    • 0.00
      0.00
商品描述


主板型号：NXN3568B2-CORE-B1_4060

主控芯片：Rockchip RK3568B2
运行内存：LPDDR4X，最高可选8GB
内置存储：eMMC5.1，最高可选256GB
电源输入：5V
主板尺寸：40mm×60mm
操作系统：支持 Linux Buildroot / Debian / Ubuntu / Android
项目状态：批量供应
技术支持：提供底板参考设计源文件（原理图+PCB），提供 Linux/Android 操作系统 SDK，提供免费或付费的一对一技术支持

定制开发：支持按需定制开发核心板/底板/一体板/整机
在线商城：点击购买


产品简介


NXN3568B-CORE-B1_4060 核心板模块 是福州牛新牛科技有限公司推出的一款面向工业控制、边缘计算与智能终端的高性能嵌入式核心板。该核心板基于瑞芯微 RK3568B2 四核处理器，集成 Cortex-A55 四核 CPU + Mali-G52 GPU + 0.8 TOPS NPU，支持 4K H.265/H.264 硬件编解码，CPU 主频高达 2.0GHz，兼容丰富的外设接口，并搭载 Linux 或 Android 操作系统，具备高能效比、强扩展性与工业级可靠性。


核心板高度集成主控芯片、LPDDR4(X) 内存、eMMC 存储、电源管理单元（PMIC）等关键器件，通过 4 个 80PIN 高性能板对板连接器 引出 RK3568B2 全部功能引脚，支持快速拆装、灵活适配多种应用场景。凭借其出色的多媒体处理能力、AI 推理性能与工业级稳定性，我们强烈推荐该核心板用于 智能网关、工业 HMI、数字标牌、边缘 AI 盒子、车载中控及 IoT 终端 等领域。


主要硬件指标


尺寸60mm × 40mm × 4.2mm（连接器配合高度 1.5mm，可选 2.0mm）
连接方式4个80PIN高性能板对板连接器
CPURockchip RK3568B2/RK3568J，四核 ARM Cortex-A55 @ 2.0GHz
GPUARM Mali-G52 2EE，支持 OpenGL ES 3.2 / Vulkan 1.1
NPU自研 NPU，算力 0.8 TOPS，支持 INT8/INT16
VPU支持 4K@60fps H.265/H.264 解码，1080p@60fps 编码
ISP内置 8M ISP，支持 HDR、3A 算法、多路摄像头输入
运行内存LPDDR4X 可选配2GB/4GB/8GB
存储器EMMC5.1 可选配8GB/16GB/32GB/64GB/128GB
电源管理Rockchip RK809-5
工作电压3.3V 3A以上
支持操作系统Linux 5.10+（Buildroot/Debian11/Ubuntu20.04）、Android 12/13
多屏显示最多支持3屏异显
系统升级支持通过USB-OTG接口或TF卡升级系统
工作温度

消费级 -10℃至+70℃

工业级 -40℃至+85℃

重量≈10g


核心板引出接口


HDMI 显示接口1 路 HDMI高清显示输出，支持1080P
eDP 显示接口1路 4Lane eDP显示接口，支持1080P
MIPI DSI显示接口2路 MIPI DSI显示输出 最高支持 1920×1080 60fps 显示，其中一路与LVDS复用
LVDS 显示接口1路 LVDS显示输出，与一种一路MIPI DSI复用
RGB 显示接口1路 RGB 888显示接口，最大支持1920×1080
MIPI CSI摄像头接口2路 4Lane MIPI CAMERA CSI 输入 或者 4路 2Lane MIPI CAMERA CSI 输入
DVP 摄像头接口1路 16位并行DVP摄像头接口
音频接口

1路 左右声道（LINEOUT），支持外接功放或者耳机

1路 喇叭输出，支持8Ω1.5W功放

2路 麦克风输出LINEIN

USB4路 USB 2.0（1× OTG + 3× HOST），另支持 USB 3.0（通过 PCIe 复用）
PCIE1路 2LANE PCIE3.0 + 1路 1LANE PCIE2.0
以太网1路 RGMII 千兆以太网接口 或者 1路 百兆以太网 （二选一）
UART8路 串口，其中一路为DEBUG调试串口
SPI
2路 SPI接口
I2C6路 I2C接口
CAN2路CAN总线
PWM28路 PWM （存在1.8V或者3.3V两种引脚电平，请注意区分）
SDIO2路 SDIO接口 其中一路接TF卡，另外一路可接SDIO WiFi
ADC6路 ADC
GPIO111路 GPIO（部分GPIO为复用功能）


备注：点击查看核心板详细引脚定义


核心板驱动支持列表


驱动类型具体驱动项Linux Buildroot + QT备注
芯片原生驱动CPU 驱动
✔

中央处理器（ARM Cortex-A53 四核）

系统运行核心依赖

NPU 驱动✔

神经网络处理器

支持AI推理

存储控制器驱动（DDR/eMMC/SPI Flash/SD）✔

视频核心板存储硬件（如LPDDR4X、eMMC）

承载系统、数据存储

ISP 驱动✔

图像信号处理单元

支持摄像头图像增强（HDR、3A 算法）

VPU 驱动 （硬件编解码）✔

视频处理单元

支持 1080P@60fps H.264/H.265 编解码

视频输出类控制器驱动（MIPI DSI/LCDC TX）✔

视频输出接口控制器

MIPI DSI用于连接 MIPI显示屏

LCDC TX接口则支持并行24bit RGB模式、16bit BT.1120模式、8bit BT.656模式以及MCU模 式

视频输入类控制器驱动（MIPI CSI/DVP/CIF）✔

视频输入接口控制器

用于连接 MIPI/DVP/CIF 摄像头

IRFPA控制器驱动✔RV1126B支持IRFPA（Infrared Focus Plane Array，非制冷型红外焦平面阵列），即热成像传感器接口，支持单端模式，不支持差分模式，支持OOC（On-Chip Offset Calibration，片上非均匀性校正），目前支持7进14出、3进8出和3进7出三种探测器接口
音频控制器驱动（SAI/PDM/DSM/Audio ADC/ASRC）✔

SAI串行音频接口是最广泛的数字音频接口，可用于于音频ADC、音频 DAC、音频Codec、DSP等外设的通讯；

PDM数字音频接口全称为脉冲密度调制，通常用于接入数字麦克风或者通过PDM接口的模拟音频ADC对模拟麦克风进行录音；

DSM音频是一种低成本音频输出方案，指的是将音频PCM数据进行直接比特流数字编码（Direct Stream Digital）转换输出的 1bit 信号流数据，在需要音频输出的设计中，接口输出的数字信号，经过一阶RC低通滤波处理后得到模拟音频信号输出；

内置2个AUDIO ADC，均支持差分MIC输入；

在音频系统中，ASRC通常用于将音频数据从一个采样率转换到另一个采样率，或者将基于不同时钟的“不同步的相同采样率”数据进行转换；

百兆以太网接口驱动（内置FEPHY ）✔内置 FEPHY 模块，支持百兆以太网功能；与 GMAC_M0/GMAC_M1 接口互斥，同一时间仅能启用其一
GMAC 控制器驱动✔可以对外提供RMII/RGMII接口扩展外置以太网百兆/千兆PHY芯片
USB 控制器驱动✔

USB 总线控制（USB2.0/USB3.0）

器支持外接 U 盘、4G 模组等 USB 设备

SDIO 控制器驱动✔

SDIO 总线控制器

支持外接 SD 卡、Wi-Fi 模组等设备

SPI 控制器驱动✔

SPI 串行总线控制器（一主多从）

支持连接传感器、Flash 等外设

CAN 控制器驱动✔

CAN 总线控制器（CAN/CAN FD）

支持工业设备间多节点通信

I2C 控制器驱动✔

I2C 串行总线控制器（一主多从）

支持连接触摸屏、传感器等外设

UART 控制器驱动✔

异步串行通信接口

支持点对点设备连接（如串口调试、模块通信）

PWM 控制器驱动✔

脉冲宽度调制接口

支持电机调速、背光调节等场景

ADC 控制器驱动✔

模数转换接口

支持电压、传感器模拟信号采集

GPIO 控制器驱动✔

通用输入输出接

口大部分非差分高速信号引脚均支持复用为GPIO

DSMC 控制器驱动✔

DSMC（Double Data Rate Serial Memory Controller）双倍数据速率串行接口，适用于在连接PSRAM设备以及LocalBus总线外设（如FPGA）的工业控制领域

电源管理相关驱动✔RK809-2 PMIC 驱动，上电时序控制，低功耗模式（待机/休眠）等
外挂设备驱动MIPI 触摸显示屏模组 1920×1080✔依赖芯片 MIPI DSI 控制器驱动，高清触控屏，适配智能中控、工控平板的可视化 + 触控场景
MIPI 触摸显示屏模组 1280×800✔依赖芯片 MIPI DSI 控制器驱动，中小尺寸触控屏，适配便携终端显示场景
MIPI 摄像头模组 IMX415✔依赖芯片 MIPI CSI 控制器驱动，高清图像采集，用于智能监控、机器视觉检测
MIPI 摄像头模组 SC450AI✔依赖芯片 MIPI CSI 控制器驱动，AI 增强型摄像头，支持低光环境图像采集
AHD 摄像头桥接芯片 TP2815✔依赖芯片视频采集控制器驱动，实现 AHD 摄像头信号转 MIPI/CSI，适配模拟摄像头场景
千兆以太网PHY YT8531C/RTL8211F✔依赖芯片 ETH MAC 控制器驱动，实现有线千兆网络通信，用于工业网关、监控设备
SDIO WIFI/BT模组 AP6256✔依赖芯片 SDIO/USB 控制器驱动和UART控制器驱动，实现无线联网 + 蓝牙交互，适配智能家居、便携终端
PCIE WIFI/BT 模组 AP6275P✔依赖芯片 PCIE 控制器驱动和UART控制器驱动，实现无线联网 + 蓝牙交互，适配智能家居、便携终端
4G通讯模组 EC20✔依赖芯片 USB 控制器驱动，实现 4G 网络通信，适配户外 / 无网线场景的设备联网
RTC 实时时间保持 HYM6356✔依赖芯片 I2C 控制器驱动，实现系统断电后的时间保持，保证设备时间准确性

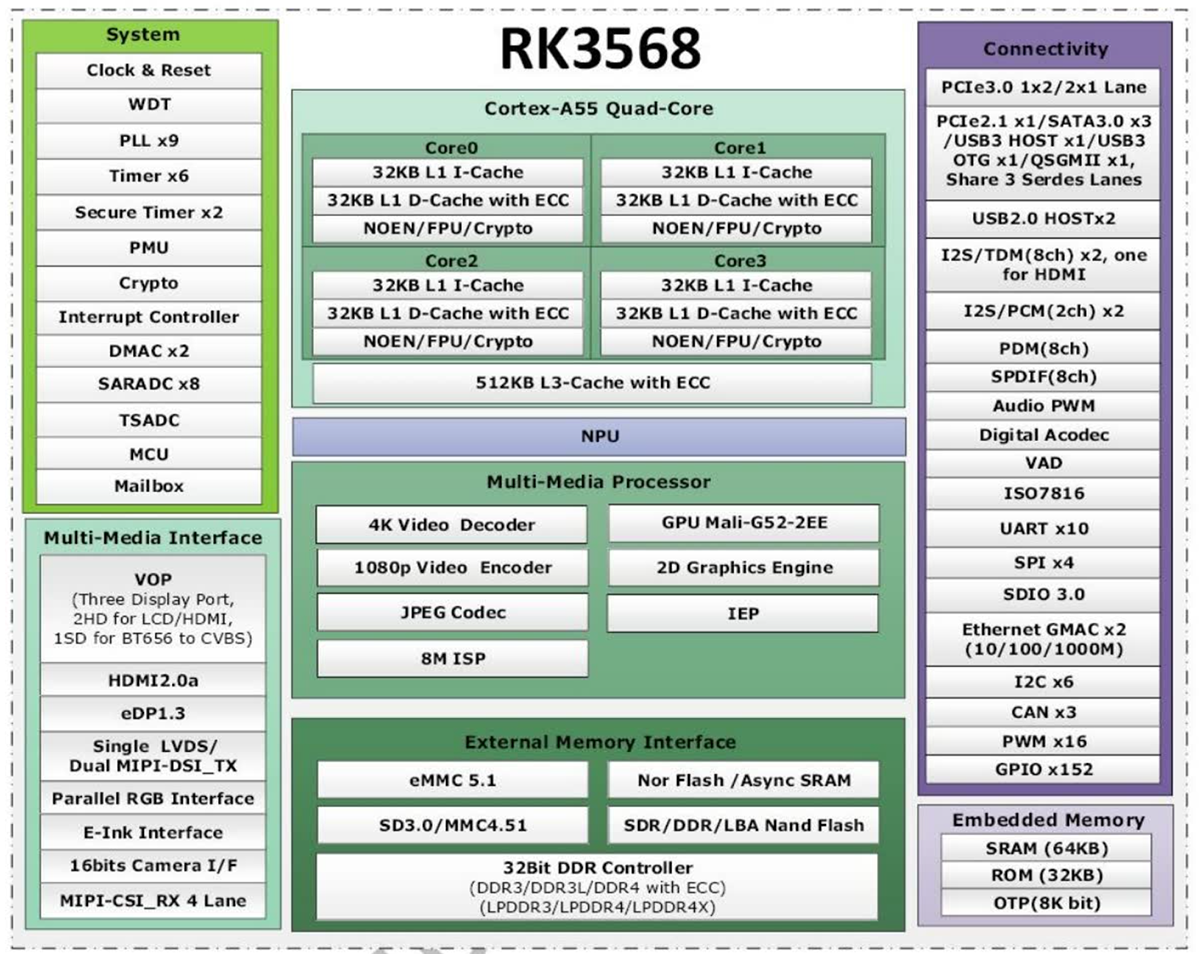

RK3568B2主控芯片功能框图
