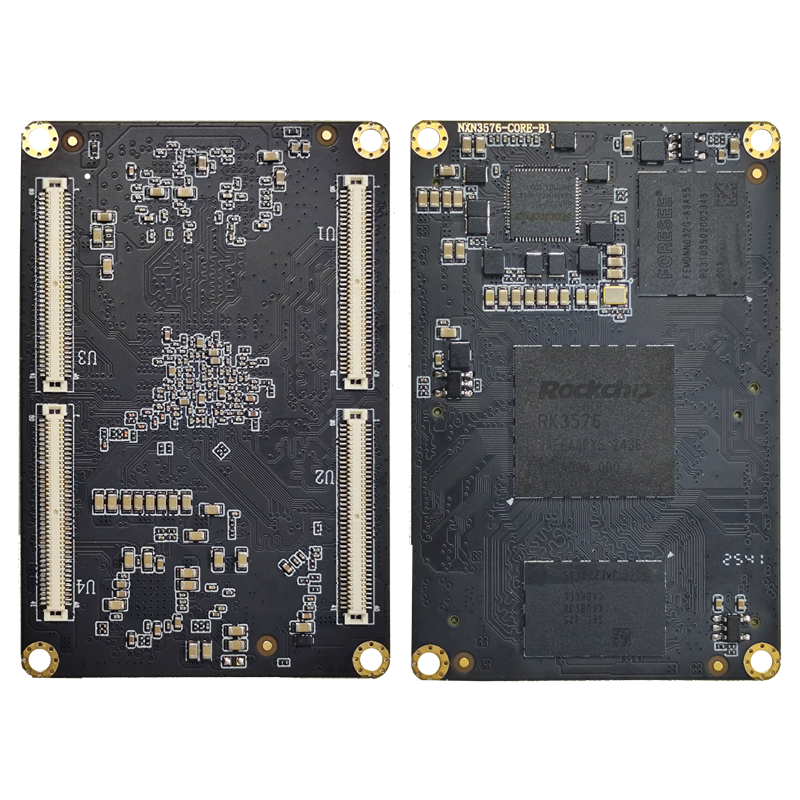

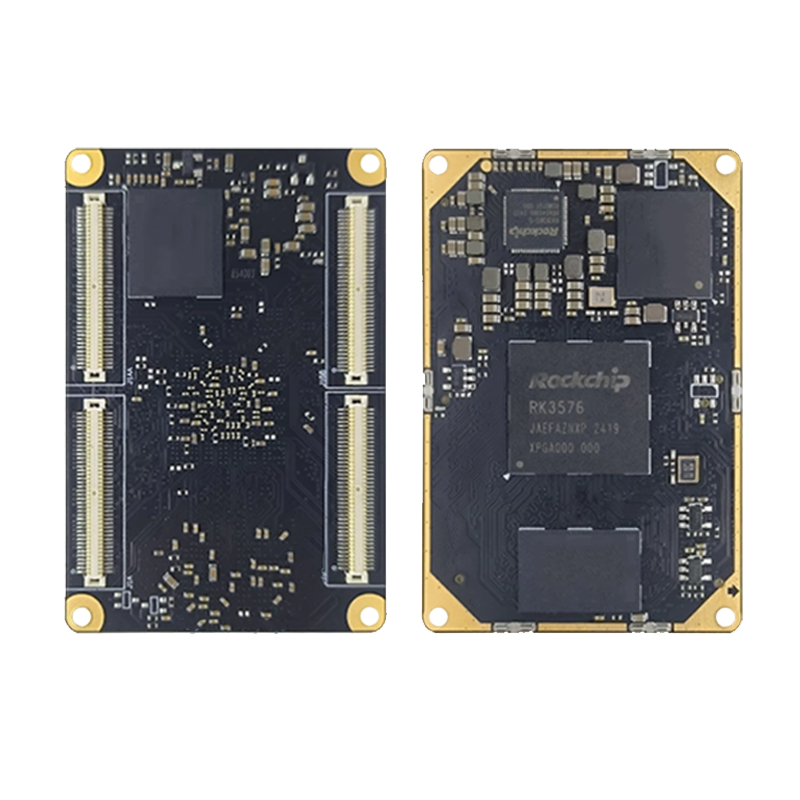

RK3576核心板 | NXN3576-CORE-B1_4060
型号：NXN3576-CORE-B1_4060
Size：40×60mm
SoC：Rockchip RK3576
CPU：4×A72+4×A53
GPU：Mali-G52MC3
NPU：6TOPs
RAM：4GB/8GB LPDDR4X
ROM：32GB/64GB/128GB eMMC
Decoder：4K 60FPS H.265/H.264/VP9
Encoder：1080P 100FPS H.265/H.264
Interface：HDMI OUT×1/MIPI DSI×2/LVDS×1/eDP×1；MIPI CSI×2；SATA3.0×1；USB3.0×2；USB2.0×2；PCIe3.0×1；G-Ethernet GMAC×2；SDIO3.0×2（for WIFI and SD）；I2S×1/Speaker×1/Mic×1/Hearphone×1；UART/SPI/I2C/GPIO×n-
0.000.00
-
型号：NXN3576-CORE-B1_4060
Size：40×60mm
SoC：Rockchip RK3576
CPU：4×A72+4×A53
GPU：Mali-G52MC3
NPU：6TOPs
RAM：4GB/8GB LPDDR4X
ROM：32GB/64GB/128GB eMMC
Decoder：4K 60FPS H.265/H.264/VP9
Encoder：1080P 100FPS H.265/H.264
Interface：HDMI OUT×1/MIPI DSI×2/LVDS×1/eDP×1；MIPI CSI×2；SATA3.0×1；USB3.0×2；USB2.0×2；PCIe3.0×1；G-Ethernet GMAC×2；SDIO3.0×2（for WIFI and SD）；I2S×1/Speaker×1/Mic×1/Hearphone×1；UART/SPI/I2C/GPIO×n
主板型号：NXN3576-CORE-B1_4060
主控芯片：RK3576/RK3576J
运行内存：LPDDR4X，最高可选8GB
内置存储：eMMC，最高可选256GB
电源输入：5V
主板尺寸：40mm×60mm
操作系统：支持Linux Buildroot/Debian/Ubuntu
项目状态：批量供应
技术支持：提供底板参考设计源文件（原理图+PCB），提供 Linux/Android 操作系统 SDK，提供免费或付费的一对一技术支持
定制开发：支持按需定制开发核心板/底板/一体板/整机
在线商城：点击购买
产品简介
NXN3576-CORE-B1_4060核心板模块是福州牛新牛科技有限公司推出的一款AI核心板。该核心板采用瑞芯微 RK3576 主控芯片，该芯片具备四核Cortex-A72+四核Cortex-A53 八核CPU + 6.0 TOPS算力NPU，支持4K H.264/H.265 硬件视频编解码；该核心板集成了主控芯片、运行内存、内置存储、电源管理芯片等核心器件，并且通过4个高性能板对板连接器引出了RK3576全部功能引脚，具有高集成度、接口丰富、拆卸方便、稳定可靠等特点。
主要硬件指标
| 尺寸 | 长×宽×高：60mm×40mm×4.2mm，连接器配合高度1.5mm（可选2.0mm配合高度） |
| 连接方式 | 4个80PIN高性能板对板连接器 |
| CPU | Rockchip RK3576 八核64位处理器（4 x Cortex-A72 + 4 x Cortex-A53 ） |
| NPU | 6 TOPS |
| VPU | 支持4K@30fps H.264/H.265 硬件视频编解码 |
| ISP | |
| 运行内存 | LPDDR4X 可选配2GB/4GB/GB |
| 存储器 | EMMC5.1 可选配32GB/64GB/128GB |
| 电源管理 | Rockchip RK806S-5 |
| 工作电压 | 3.3V至5.5V 3A 典型电压4V |
| 支持操作系统 | Linux6.1+ QT 5.15 / Debian / Ubuntu /Android |
| 系统升级 | 支持通过USB-OTG接口或TF卡升级系统 |
| 工作温度 | 消费级 -10℃至+60℃ 工业级 -40℃至+80℃ |
| 重量 | ≈10g |
核心板引出接口
| HDMI 显示接口 | 1路 HDMI显示接口 支持4K输出，与eDP接口引脚复用，二选一 |
| eDP 显示接口 | 1路 eDP显示接口 与eDP接口引脚复用，二选一 |
| DP 显示接口 | 1路 DP显示接口 支持4K输出 |
| MIPI 显示接口 | 1路 MIPI DSI显示输出 最高支持 1920×1080 60fps 显示 |
| RGB 显示接口 | 1路 RGB 888显示接口，最大支持1920×1080 |
| MIPI 摄像头接口 | 2路 4Lane MIPI CAMERA CSI 输入 或者 4路 2Lane MIPI CAMERA CSI 输入 |
| DVP 摄像头接口 | 1路 16位并行DVP摄像头接口 |
| 语音输出 | 1路 左右声道输出（需外挂功放） |
| 语音输入 | 2路 麦克风输入 |
| PCIE | 2路 PCIE |
| SATA | 1路 SATA |
| USB | 2路 USB，其中一路USB OTG，一路USB HOST |
| TYPEC | 1路 支持全功能TYPE-C接口 |
| 以太网 | 1路 RGMII 千兆以太网接口 或者 1路 百兆以太网 （二选一） |
| UART | 8路 串口，其中一路为DEBUG调试串口 |
| SPI | 2路 SPI接口 |
| I2C | 6路 I2C接口 |
| CAN | 2路CAN总线 |
| PWM | 28路 PWM （存在1.8V或者3.3V两种引脚电平，请注意区分） |
| SDIO | 2路 SDIO接口 其中一路接TF卡，另外一路可接SDIO WiFi |
| ADC | 6路 ADC |
| GPIO | 111路 GPIO（部分GPIO为复用功能） |
备注：点击查看核心板详细引脚定义
核心板驱动支持列表
| 驱动类型 | 具体驱动项 | Linux Buildroot + QT | 备注 |
| 芯片原生驱动 | CPU 驱动 | ✔ | 中央处理器（4核 Cortex-A72 + 4核 Cortex-A53 ） 系统运行核心依赖 |
| NPU 驱动 | ✔ | 神经网络处理器 支持AI推理 | |
| 存储控制器驱动（DDR/eMMC/SPI Flash/SD） | ✔ | 视频核心板存储硬件（如LPDDR4X、eMMC） 承载系统、数据存储 | |
| ISP 驱动 | ✔ | 图像信号处理单元 支持摄像头图像增强（HDR、3A 算法） | |
| VPU 驱动 （硬件编解码） | ✔ | 视频处理单元 支持 1080P@60fps H.264/H.265 编解码 | |
| 视频输出类控制器驱动（MIPI DSI/LCDC TX） | ✔ | 视频输出接口控制器 MIPI DSI用于连接 MIPI显示屏 LCDC TX接口则支持并行24bit RGB模式、16bit BT.1120模式、8bit BT.656模式以及MCU模 式 | |
| 视频输入类控制器驱动（MIPI CSI/DVP/CIF） | ✔ | 视频输入接口控制器 用于连接 MIPI/DVP/CIF 摄像头 | |
| 音频控制器驱动（SAI/PDM/DSM/Audio ADC/ASRC） | ✔ | SAI串行音频接口是最广泛的数字音频接口，可用于于音频ADC、音频 DAC、音频Codec、DSP等外设的通讯； PDM数字音频接口全称为脉冲密度调制，通常用于接入数字麦克风或者通过PDM接口的模拟音频ADC对模拟麦克风进行录音； DSM音频是一种低成本音频输出方案，指的是将音频PCM数据进行直接比特流数字编码（Direct Stream Digital）转换输出的 1bit 信号流数据，在需要音频输出的设计中，接口输出的数字信号，经过一阶RC低通滤波处理后得到模拟音频信号输出； 内置2个AUDIO ADC，均支持差分MIC输入； 在音频系统中，ASRC通常用于将音频数据从一个采样率转换到另一个采样率，或者将基于不同时钟的“不同步的相同采样率”数据进行转换； | |
| 百兆以太网接口驱动（内置FEPHY ） | ✔ | 内置 FEPHY 模块，支持百兆以太网功能；与 GMAC_M0/GMAC_M1 接口互斥，同一时间仅能启用其一 | |
| GMAC 控制器驱动 | ✔ | 可以对外提供RMII/RGMII接口扩展外置以太网百兆/千兆PHY芯片 | |
| USB 控制器驱动 | ✔ | USB 总线控制（USB2.0/USB3.0） 器支持外接 U 盘、4G 模组等 USB 设备 | |
| SDIO 控制器驱动 | ✔ | SDIO 总线控制器 支持外接 SD 卡、Wi-Fi 模组等设备 | |
| SPI 控制器驱动 | ✔ | SPI 串行总线控制器（一主多从） 支持连接传感器、Flash 等外设 | |
| CAN 控制器驱动 | ✔ | CAN 总线控制器（CAN/CAN FD） 支持工业设备间多节点通信 | |
| I2C 控制器驱动 | ✔ | I2C 串行总线控制器（一主多从） 支持连接触摸屏、传感器等外设 | |
| UART 控制器驱动 | ✔ | 异步串行通信接口 支持点对点设备连接（如串口调试、模块通信） | |
| PWM 控制器驱动 | ✔ | 脉冲宽度调制接口 支持电机调速、背光调节等场景 | |
| ADC 控制器驱动 | ✔ | 模数转换接口 支持电压、传感器模拟信号采集 | |
| GPIO 控制器驱动 | ✔ | 通用输入输出接 口大部分非差分高速信号引脚均支持复用为GPIO | |
| DSMC 控制器驱动 | ✔ | DSMC（Double Data Rate Serial Memory Controller）双倍数据速率串行接口，适用于在连接PSRAM设备以及LocalBus总线外设（如FPGA）的工业控制领域 | |
| 电源管理相关驱动 | ✔ | RK806S-5 PMIC 驱动，上电时序控制，低功耗模式（待机/休眠）等 | |
| 外挂设备驱动 | MIPI 触摸显示屏模组 1920×1080 | ✔ | 依赖芯片 MIPI DSI 控制器驱动，高清触控屏，适配智能中控、工控平板的可视化 + 触控场景 |
| MIPI 触摸显示屏模组 1280×800 | ✔ | 依赖芯片 MIPI DSI 控制器驱动，中小尺寸触控屏，适配便携终端显示场景 | |
| MIPI 摄像头模组 IMX415 | ✔ | 依赖芯片 MIPI CSI 控制器驱动，高清图像采集，用于智能监控、机器视觉检测 | |
| MIPI 摄像头模组 SC450AI | ✔ | 依赖芯片 MIPI CSI 控制器驱动，AI 增强型摄像头，支持低光环境图像采集 | |
| AHD 摄像头桥接芯片 TP2815 | ✔ | 依赖芯片视频采集控制器驱动，实现 AHD 摄像头信号转 MIPI/CSI，适配模拟摄像头场景 | |
| 千兆以太网PHY YT8531C/RTL8211F | ✔ | 依赖芯片 ETH MAC 控制器驱动，实现有线千兆网络通信，用于工业网关、监控设备 | |
| SDIO WIFI/BT模组 AP6256 | ✔ | 依赖芯片 SDIO/USB 控制器驱动，实现无线联网 + 蓝牙交互，适配智能家居、便携终端 | |
| 4G通讯模组 EC20 | ✔ | 依赖芯片 USB 控制器驱动，实现 4G 网络通信，适配户外 / 无网线场景的设备联网 | |
| RTC 实时时间保持 HYM6356 | ✔ | 依赖芯片 I2C 控制器驱动，实现系统断电后的时间保持，保证设备时间准确性 |
RK3576 主控芯片功能框图
特性/功能/接口 | 详细说明 |
主控芯片 | Rockchip RK3568 |
中央处理器(CPU) | ARM Cortex-A55×4，主频高达2.0GHz |
图形处理器(GPU) | ARM Mali-G52 2EE 兼容 OpenGL ES 1.1/2.0/3.2、OpenCL 2.0 和 Vulkan 1.1 |
神经网络处理器(NPU) | 0.8TOPs，支持持INT8/INT16/FP16混合运算 支持基于 TensorFlow/MXNet/PyTorch/Caffe 等一系列框架的网络模型转换 |
视频编解码 | 视频解码Decoder：H.264 解码器支持 4K@30fps/H.265 解码器支持 4K@60fps 视频编码Encoder:H.264/H.265 编码器支持 1080p@60fps 支持高质量IPEG编解码 |
运行内存 | 2GB/4GB/8GB LPDDR4 |
机身存储 | 16GB/32GB/64GB/128GB eMMC |
电源管理芯片 | Rockchip RK809-5 |
操作系统 | Linuxbuild+QT5.0/Fedora28/Debian10/Ubuntu18.04/Android11 支持适配国产Linux操作系统 |
系统升级 | 支持通过USB本地升级 |
显示输出接口 | 2×4 Lanes MIPI DSI |
1×4 Lanes LVDS（与一路MIPI DSI复用，只能二选一） | |
1×4 Lanes eDP1.3 | |
1×HDMI2.0A OUT | |
视频输入接口 | 1×4 Lanes MIPI CSI or 2×2 Lanes MIPI CSI |
支持16bit BT1120或8bit BT656或8bit BT601的DVP视频输入 | |
以太网接口 | 2×RGMII（内置2个GMAC，最多支持两路千兆以太网） |
PCIe3.0 | 1×2 Link PCIe3.0 or 2×1 Link PCIe3.0 |
多路复用高速接口 （共享三组信号） | 第一组：USB3.0 OTG/SATA0(二选一) |
第二组：USB3.0 Host/SATA1/QSGMII(SGMII)(三选一) | |
第三组：PCIe2.1/SATA2/QSGMII(SGMII)（(三选一)） | |
USB2.0 Host | 2×USB2.0 Host |
模拟音频接口 | 1×Speaker OUT（1.3W） |
1×Headphone OUT | |
2×Mic IN | |
数字音频接口 | 1×I2S（8ch） |
SDIO3.0 | 1×SDIO3.0 |
SDMMC | 1×SDMMC |
ADC | 模数转换器 |
PWM | 脉宽调制 |
UART | 3×UART,其中UART1为DEBUG专用调试串口 |
SPI | 2×SPI |
I2C | 3×I2C |
CAN | 2×CAN |
GPIOs | 提供多组GPIO可供使用，具体请参考核心板引脚描述 |
供电 | 5V/3.3V |
最大功耗 | 8W |
工作温度 | -20℃至75℃ |
存储温度 | -40℃至90℃ |
机械特性 | 长×宽×厚：65mm×50mm×4.5mm 连接器组合高度：1.5mm/2mm（由载板连接器决定，用户可选） 重量：10.5g（不含屏蔽罩） |
基于NSR3568核心板，我们的客户开发了很多很有意思的产品，下面我们列举一些应用案例，供您参考。
更多精彩敬请期待！
NNEWN为用户提供丰富的开发资源，利用这些资源，开发者可以快速熟悉我们的产品并进行二次开发；并且我们还针对有需求的用户推出了多种增值服务可供客户选择，更进一步助力客户成功。
一、开发资料
1、产品规格书
产品规格书详细介绍了产品的功能及性能，并列举了产品的使用场景。
2、开发者入门指南
开发者入门指南旨在帮助开发者利用评估底板快速熟悉我们的产品，并掌握相关开发工具的使用，使得开发者能够顺利的运行我司提供的官方Demo。
3、硬件设计资源包
硬件设计资源包包含了核心板引脚功能说明、评估底板电路原理图（PDF格式文件）、关键元器件规格书及PCB封装、产品机械尺寸及3D模型图纸、硬件设计注意事项等资料，旨在帮助用户正确地基于我司核心板自行设计开发符合特定需求的底板。
4、软件开发资源包
软件开发资源包包含了驱动开发指南、Linux开发指南、Android开发指南、AI开发指南、软件开发工具、Debian10系统固件、Android11系统固件等资料
二、开发配件
三、增值服务
1、底板委托定制开发
2、核心板委托定制开发
3、系统功能委托定制开发
4、硬件驱动委托定制开发
5、软硬件问题Debug
6、评估底板全套设计图纸（源文件，支持直接导出生产文件）
7、核心板全套设计图纸（源文件，支持直接导出生产文件）
8、底板设计审查（电路原理图设计审查及PCB设计审查）
9、外壳委托定制开发
