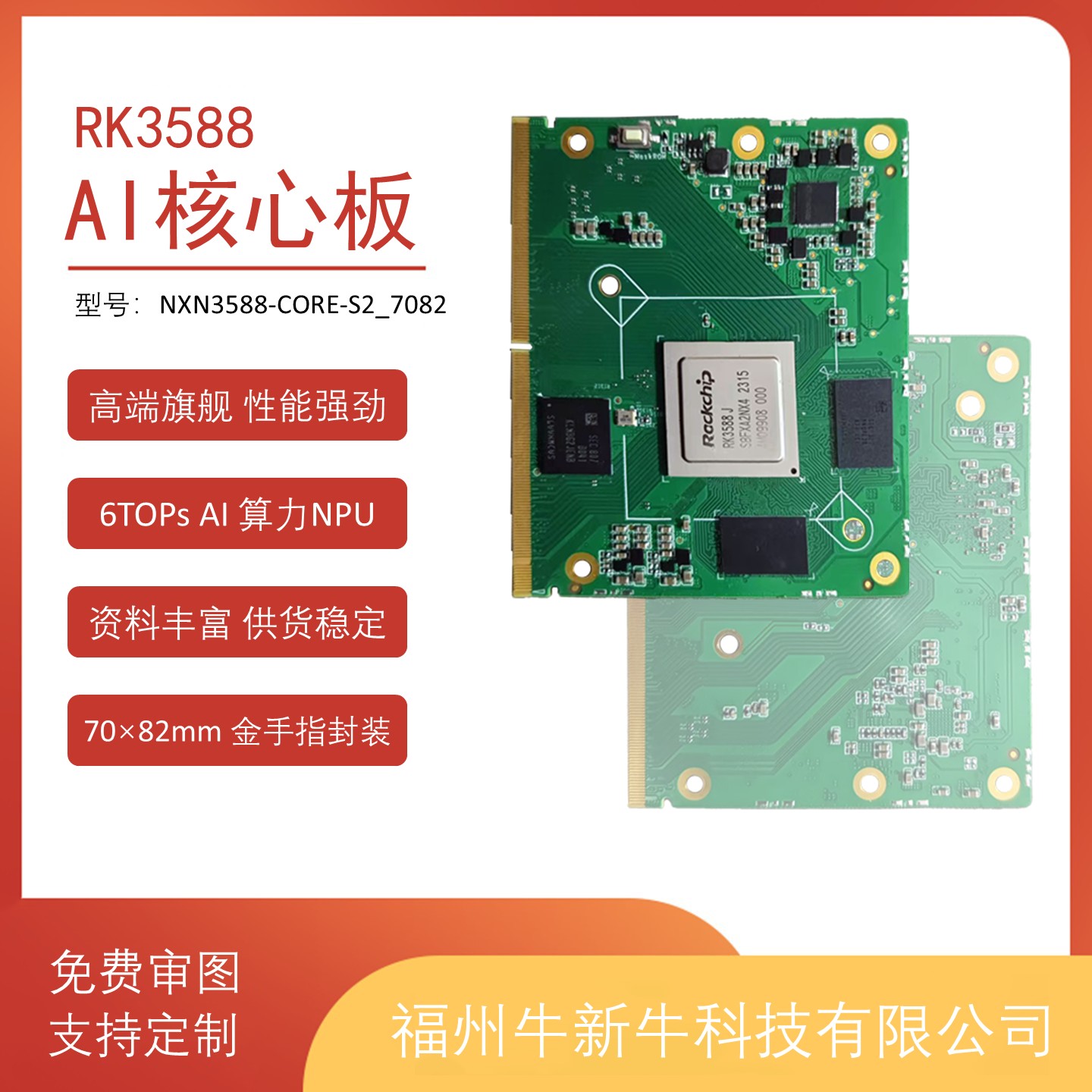

RK3588核心板 | NXN3588-CORE-S2_7082
- 样品价格： 2799.00

  20000.00

商品描述

主板型号：NXN3588-CORE-S2_7082

主控芯片：RK3588/RK3588J
运行内存：LPDDR4X，最高可选32GB
内置存储：eMMC，最高可选256GB
电源输入：4V
主板尺寸：80mm×82mm
操作系统：支持Android/Linux Buildroot/Debian/Ubuntu，支持适配银河麒麟等国产操作系统
项目状态：批量供应
技术支持：提供底板参考设计源文件（原理图+PCB），提供 Linux/Android 操作系统 SDK，提供免费或付费的一对一技术支持

定制开发：支持按需定制开发核心板/底板/一体板/整机
在线商城：点击购买

产品简介

NXN3588-CORE-S2_7082核心板模块是福州牛新牛科技有限公司推出的一款高性能AIoT核心板。它基于瑞芯微旗舰级RK3588芯片，采用8核64位ARM架构（4x Cortex-A76 @ 2.4GHz + 4x Cortex-A55 @ 1.8GHz），并集成6 TOPS NPU，内置 Mali-G610 MP4 GPU，支持复杂3D图形运算，最大支持16GB运行内存，支持市面通用显示屏接口，支持多屏异显，支持多种摄像头传感器。该核心板采用4个80PIN的高性能板对板连接器，尺寸小巧，接口丰富，拆卸方便，可以很灵活地嵌入到您的各类设备中。

主要硬件指标

尺寸	长×宽：82mm×70mm
连接方式	MXM 314PIN 金手指连接器
CPU	Rockchip RK3588 八核64位处理器（4x Cortex-A76 @ 2.4GHz + 4x Cortex-A55 @ 1.8GHz）
NPU	6 TOPS
GPU	Mali G610 MP4，支持OpenGL ES 1.1/2.0/3.2, OpenCL 2.2, Vulkan 1.2
VPU	支持8K@60fps H.265/VP9视频解码和8K@30fps H.265/H.264编码
运行内存	LPDDR4X 可选配4GB/8GB/16GB
存储器	EMMC5.1 可选配32GB/64GB/128GB/256GB
电源管理	RK806-1 + 分立电源
工作电压	3.3V-5.5V 5A 典型电压4V
支持操作系统	Android12/13/14，Ubuntu20.04/24.04，Debian11，Linux Buildroot + QT
系统升级	支持通过USB-OTG接口或TF卡升级系统
工作温度	消费级 -20℃至+60℃ 工业级 -40℃至+80℃
重量	≈10g

核心板引出接口

HDMI	2路 HDMI 显示输出最高支持4K显示
eDP	2路 4Lane eDP 显示输出最高支持2K显示
DP	2路 4Lane DP显示输出最高支持4K显示
MIPI DSI	2路 MIPI DSI显示输出最高支持2K显示
MIPI CSI	6路 MIPI CAMERA CSI 输入
I2S	3路 I2S（2路 8通道 / 1路 2通道）
PCIE	1路 PCIE3.0 X4 + 3路PCIE2.0 X1，最多可以拆分为5路1 Lane PCIE
SATA	3路 SATA3.0
USB2.0	2路 USB2.0 HOST2.0
USB3.0	2路 USB OTG3.1/2.0/TypeC
以太网	2路 RGMII 千兆以太网接口
UART	10路串口
SPI	5路 SPI接口
I2C	7路 I2C接口
PWM	15路 PWM
SDIO	2路 SDIO接口其中一路接TF卡，另外一路可接SDIO WiFi
ADC	4路模拟ADC
GPIO	120路 GPIO（部分GPIO为复用功能）

功能及驱动支持列表

功能或驱动	android	Linux Debian	Linux Ubuntu	Linux Buildroot
CPU	✔	✔	✔	✔
GPU	✔	✔	✔	✔
NPU	✔	✔	✔	✔
硬件编解码	✔	✔	✔	✔
PCIE总线	✔	✔	✔	✔
USB总线	✔	✔	✔	✔
TYPE-C0（USB OTG 2.0/3.0/ + DP，正反插）	✔	✔	✔	✔
TYPE-C1（USB OTG 2.0/3.0/ + DP，正反插）	✔	✔	✔	✔
HDMI0 1080P 显示	✔	✔	✔	✔
HDMI1 1080P 显示	✔	✔	✔	✔
MIPI DSI0 显示	✔	✔	✔	✔
MIPI DSI1 显示	✔	✔	✔	✔
eDP0 显示	✔	✔	✔	✔
eDP1 显示	✔	✔	✔	✔
CSI摄像头-IMX415	✔	✔	✔	✔
AHD摄像头（AHD-CSI）-TP2815	✔	✔	✔	✔
LED指示灯（系统呼吸灯）	✔	✔	✔	✔
RTC（外挂HYM8563，掉电时间保持）	✔	✔	✔	✔
喇叭	✔	✔	✔	✔
耳机	✔	✔	✔	✔
麦克风输入	✔	✔	✔	✔
USB摄像头	✔	✔	✔	✔
AP6275P WIFI/BT模块	✔	✔	✔	✔
RGMII 千兆以太网	✔	✔	✔	✔
RMII 百兆以太网	✔	✔	✔	✔
4G 通讯模块	✔	✔	✔	✔
5G 通讯模块	✔	✔	✔	✔
PCIE 千兆以太网	✔	✔	✔	✔
TF存储卡	✔	✔	✔	✔
复位按键	✔	✔	✔	✔
升级按键	✔	✔	✔	✔
