RK3588核心板 | NXN3588-CORE-S1_5082
- 样品价格： 0.00

  0.00

商品描述

NXN3588-CORE-S1_5082 点击立即购买

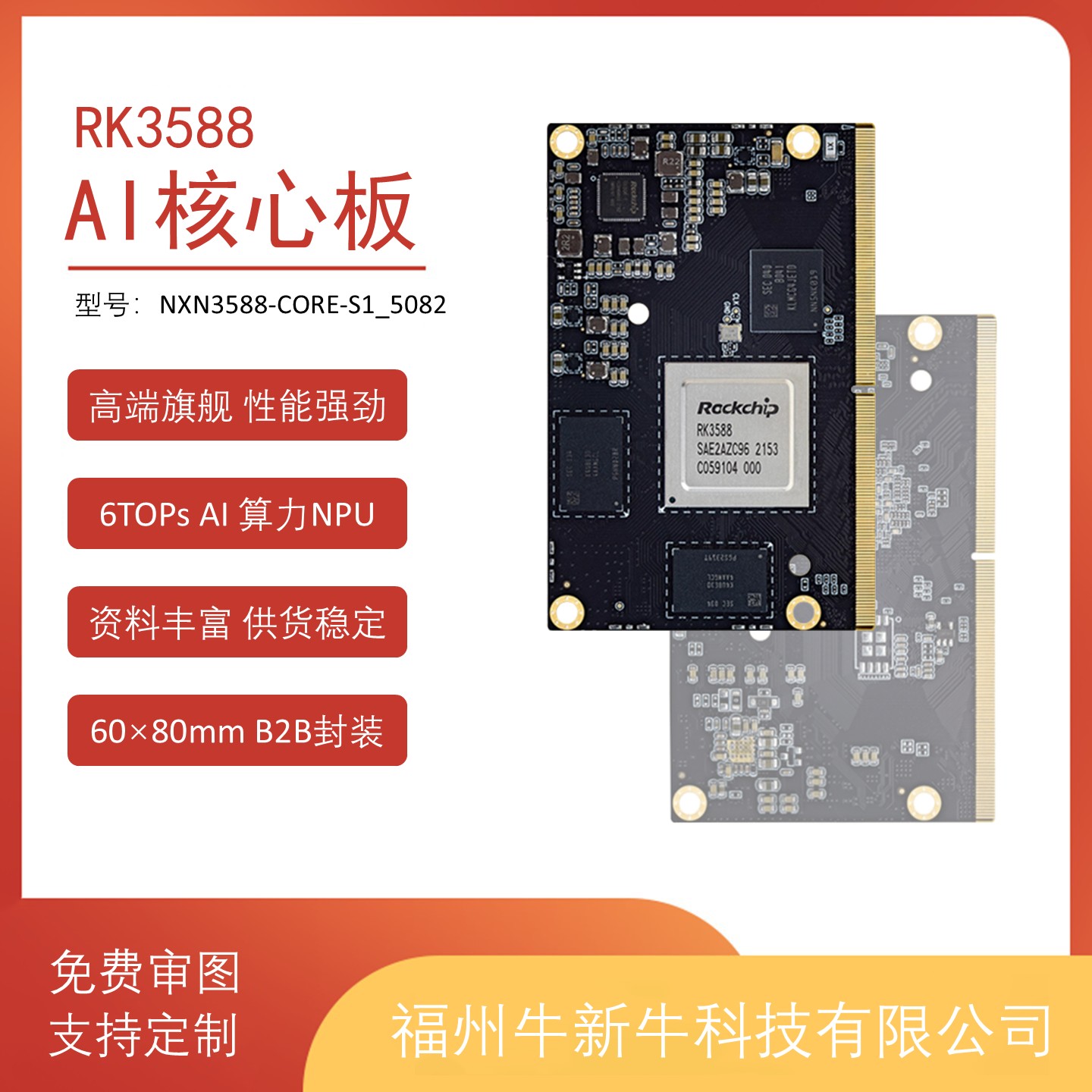

NXN3588-CORE-S1_5082核心板模块是福州牛新牛科技有限公司推出的一款高性能AIoT核心板。它基于瑞芯微旗舰级RK3588芯片，采用8核64位ARM架构（4x Cortex-A76 @ 2.4GHz + 4x Cortex-A55 @ 1.8GHz），并集成6 TOPS NPU，为各类边缘计算和人工智能应用提供强大的算力支撑。其小巧的尺寸设计，便于嵌入到各种空间受限的智能设备中。

特性/功能/接口	详细说明
主控芯片	Rockchip RK3588/RK3588J
中央处理器(CPU)	八核64位处理器（4x Cortex-A76 @ 2.4GHz + 4x Cortex-A55 @ 1.8GHz）
图形处理器(GPU)	ARM Mali-G610 MP4，支持OpenGL ES 1.1/2.0/3.2, OpenCL 2.2, Vulkan 1.2
神经网络处理器(NPU)	集成AI加速器，算力最高达6 TOPS，支持INT4/INT8/INT16/FP16混合运算
视频处理（VPU）	支持8K@60fps H.265/VP9视频解码和8K@30fps H.265/H.264编码
内存支持	8GB LPDDR4X，可选4GB/12GB/16GB
存储支持	32GB eMMC，可选64GB、126GB、256GB
电源供电	Rockchip PMIC RK806-1 + 分立电源器件
操作系统	Linux Debian11/Ubuntu20.04，Android13 支持适配KylinOS V10SP1、UOS、OpenHarmony等国产操作系统
系统升级	支持通过USB本地升级
显示输出接口	2×4 Lanes MIPI DSI
	2×HDMI2.1（最高支持8K视频输出）
	2×eDP1.3（与两组HDMI2.1复用）
	2×DP1.4 in TypeC
视频输入接口	2×MIPI CSI D-PHY+2×MIPI CSI C/D-PHY
视频输入接口	1×HDMI2.0 IN 4K60FPS
以太网接口	2×RGMII（内置2个GMAC）
PCIe3.0	2×2Lane PCIe3.0（支持合并为1路4Lane PCIe3.0）
高速接口	2×USB3.0 Type-C OTG
	1×USB3.0 Host
	3×SATA3.0/PCIe2.1
USB2.0 Host	2×USB2.0 Host
音频接口	支持HDMI0/1音频输出
	支持DP0/1 音频输出
	1×I2S（8ch）
	1×I2S（8ch）
SDIO3.0	1×SDIO3.0
SDMMC	1×SDMMC
ADC	4×SARADC
PWM	n×PWM脉宽调制，存在接口复用，具体请参考核心板引脚描述
UART	n×UART,其中UART1为DEBUG专用调试串口
SPI	n×SPI，存在接口复用，具体请参考核心板引脚描述
I2C	n×I2C，存在接口复用，具体请参考核心板引脚描述
CAN	2×CAN，存在接口复用，具体请参考核心板引脚描述
GPIOs	提供多组GPIO可供使用，具体请参考核心板引脚描述
供电	直流4.2V
功耗	瞬时最大功耗12W，中等程度运行功耗5-8W
工作温度	-20℃至70℃（可以根据不同工况，PIN TO PIN支持工业级芯片RK3588J和车规级芯片RK3588M）
存储温度	-40℃至80℃
机械特性	MXM314PIN金手指封装长×宽×厚：82mm×50mm×4mm 连接器组合高度：可选重量：10g左右

特性/功能/接口	详细说明
主控芯片	Rockchip RK3588
中央处理器(CPU)	ARM Cortex-A76×4 + ARM Cortex-A55×4，主频高达2.4GHz
图形处理器(GPU)	ARM Mali-G610 4EE 支持OpenGLES1.1/2.0/3.2、OpenCL 2.2 和 Vulkan 1.2 专有2D硬件加速引擎
神经网络处理器(NPU)	6.0TOPs，支持持INT4/INT8/INT16，FP16/BF16/TF32 支持基于TensorFlow/MXNet/PyTorch/Caffe 等一系列框架的网络模型转换
视频编解码	视频解码Decoder：8K 60FPS H.264/H.265/AV1 视频编码Encoder：8K 30FPS H.264/H.265 支持高质量IPEG编解码
运行内存	8GB LPDDR4X，可选4GB/12GB/16GB
机身存储	32GB eMMC，可选64GB、126GB、256GB
电源供电	Rockchip PMIC RK806-1 + 分立电源器件
操作系统	Linux Debian11/Ubuntu20.04，Android12 支持适配KylinOS V10SP1、UOS、OpenHarmony等国产操作系统
系统升级	支持通过USB本地升级
显示输出接口	2×4 Lanes MIPI DSI
	2×HDMI2.1（最高支持8K视频输出）
	2×eDP1.3（与两组HDMI2.1复用）
	2×DP1.4 in TypeC
视频输入接口	2×MIPI CSI D-PHY+2×MIPI CSI C/D-PHY
视频输入接口	1×HDMI2.0 IN 4K60FPS
以太网接口	2×RGMII（内置2个GMAC）
PCIe3.0	2×2Lane PCIe3.0（支持合并为1路4Lane PCIe3.0）
高速接口	2×USB3.0 Type-C OTG
	1×USB3.0 Host
	3×SATA3.0/PCIe2.1
USB2.0 Host	2×USB2.0 Host
音频接口	支持HDMI0/1音频输出
	支持DP0/1 音频输出
	1×I2S（8ch）
	1×I2S（8ch）
SDIO3.0	1×SDIO3.0
SDMMC	1×SDMMC
ADC	4×SARADC
PWM	n×PWM脉宽调制，存在接口复用，具体请参考核心板引脚描述
UART	n×UART,其中UART1为DEBUG专用调试串口
SPI	n×SPI，存在接口复用，具体请参考核心板引脚描述
I2C	n×I2C，存在接口复用，具体请参考核心板引脚描述
CAN	2×CAN，存在接口复用，具体请参考核心板引脚描述
GPIOs	提供多组GPIO可供使用，具体请参考核心板引脚描述
供电	直流4.2V
功耗	瞬时最大功耗12W，中等程度运行功耗5-8W
工作温度	-20℃至70℃（可以根据不同工况，PIN TO PIN支持工业级芯片RK3588J和车规级芯片RK3588M）
存储温度	-40℃至80℃
机械特性	长×宽×厚：87mm×52mm×6.6mm 连接器组合高度：4mm 重量：10g左右

基于NSR3588B核心板，可以开发很多不同应用场景的产品，下面我们列举一些应用案例，供您参考。

一、NNEWN-RK3588开发板

NNEWN-RK3588开发板是一款由NNEWN团队研发的接口丰富且性能强劲的RK3588开发板，该开发板采用模块化设计理念，整套开发板由NSR3588B核心板和配套评估底板EVB_NSR3588B构成，核心板和底板之间通过4个100PIN的高可靠性的板对板连接器互连。另外我们还为该开发板适配了Android12、Debian11、Ubuntu20.04等常用开源操作系统，并且支持KylinOS、UOS、OpenHarmony等国产操作系统适配。EVB-NSR3588B开发板性能强劲、接口丰富、稳定可靠、支持二次开发，是您的进行性能评估、原型搭建的不二之选。

EVB-NSR3588B开发板具体支持功能和接口如下图所示：

二、超级智慧终端

支持Android12，支持Debian11/Ubuntu12等开源主流桌面操作系统，支持KylinV10SP1、统信UOS等国产桌面操作系统

三、其他更多应用

整理中，敬请期待！

NNEWN为用户提供丰富的开发资源，利用这些资源，开发者可以快速熟悉我们的产品并进行二次开发；并且我们还针对有需求的用户推出了多种增值服务可供客户选择，更进一步助力客户成功。

一、开发资料

1、产品规格书

产品规格书详细介绍了产品的功能及性能，并列举了产品的使用场景。

2、开发者入门指南

开发者入门指南旨在帮助开发者利用评估底板快速熟悉我们的产品，并掌握相关开发工具的使用，使得开发者能够顺利的运行我司提供的官方Demo。

3、硬件设计资源包

硬件设计资源包包含了核心板引脚功能说明、评估底板电路原理图（PDF格式文件）、关键元器件规格书及PCB封装、产品机械尺寸及3D模型图纸、硬件设计注意事项等资料，旨在帮助用户正确地基于我司核心板自行设计开发符合特定需求的底板。

4、软件开发资源包

软件开发资源包包含了驱动开发指南、Linux开发指南、Android开发指南、AI开发指南、软件开发工具、Debian11系统固件、Android12系统固件等资料

二、开发配件

整理中，敬请期待。

三、增值服务

1、底板委托定制开发

2、核心板委托定制开发

3、系统功能委托定制开发

4、硬件驱动委托定制开发

5、软硬件问题Debug

6、评估底板全套设计图纸（源文件，支持直接导出生产文件）

7、核心板全套设计图纸（源文件，支持直接导出生产文件）

8、底板设计审查（电路原理图设计审查及PCB设计审查）

9、外壳委托定制开发
