  • RK3588核心板 | NXN3588-CORE-B4_5287

  • RK3588核心板 | NXN3588-CORE-B4_5287

    • 0.00
      0.00
商品描述


主板型号：NXN3588-CORE-B4_5287

主控芯片：RK3588/RK3588J
运行内存：LPDDR4X，最高可选32GB
内置存储：eMMC，最高可选256GB
电源输入：4V
主板尺寸：52mm×87mm
操作系统：支持Android/Linux Buildroot/Debian/Ubuntu，支持适配银河麒麟等国产操作系统
项目状态：批量供应
技术支持：提供底板参考设计源文件（原理图+PCB），提供 Linux/Android 操作系统 SDK，提供免费或付费的一对一技术支持

定制开发：支持按需定制开发核心板/底板/一体板/整机
在线商城：点击购买


产品简介

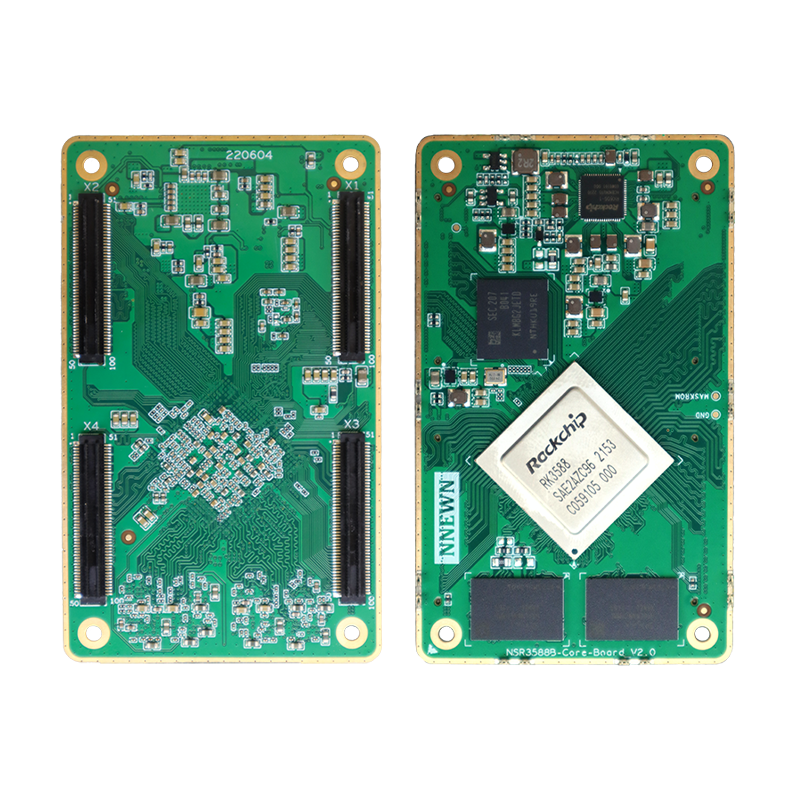

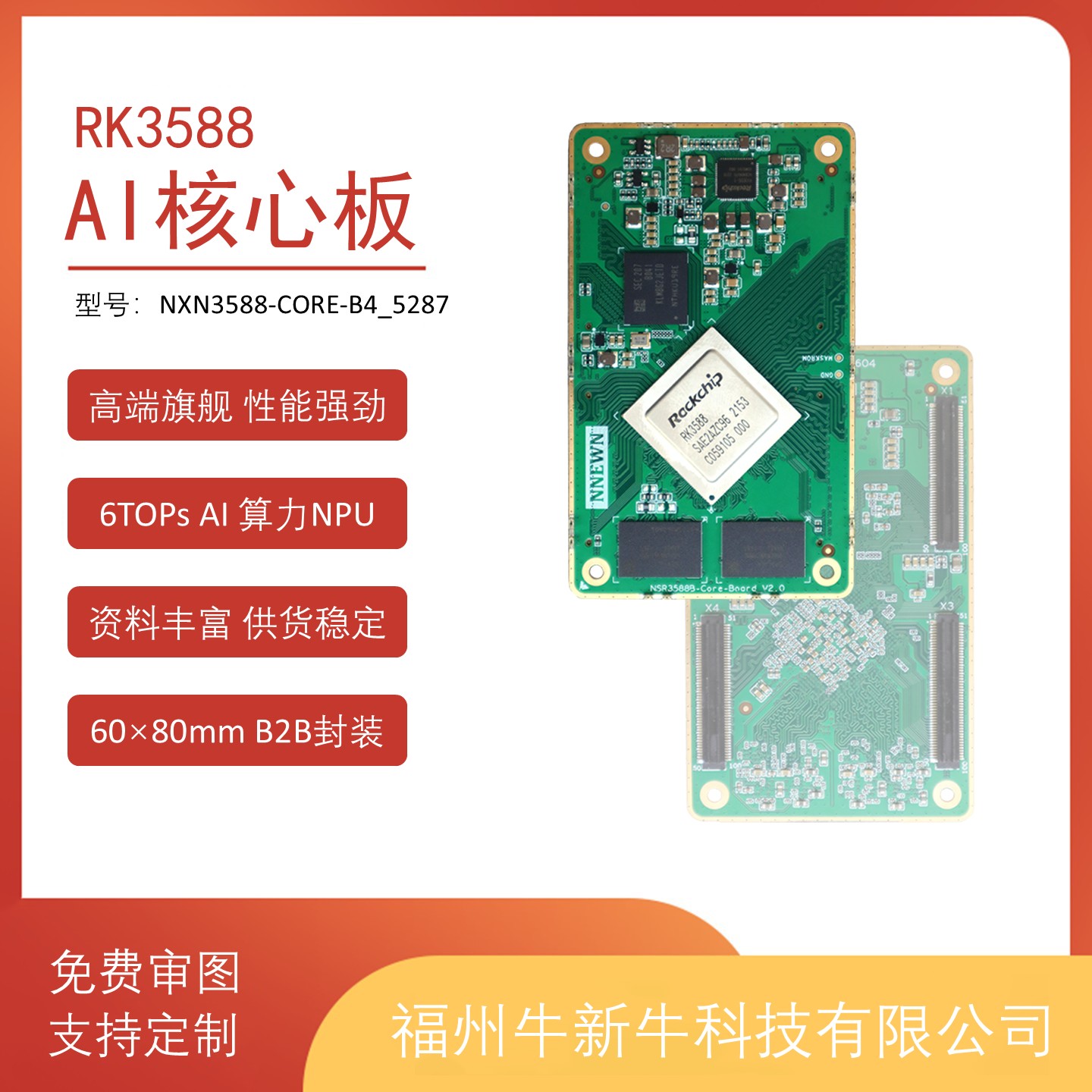

NXN3588-CORE-B4_5287核心板模块是福州牛新牛科技有限公司推出的一款高性能AIoT核心板。它基于瑞芯微旗舰级RK3588芯片，采用8核64位ARM架构（4x Cortex-A76 @ 2.4GHz + 4x Cortex-A55 @ 1.8GHz），并集成6 TOPS NPU，内置 Mali-G610 MP4 GPU，支持复杂3D图形运算，最大支持16GB运行内存，支持市面通用显示屏接口，支持多屏异显，支持多种摄像头传感器。该核心板采用4个80PIN的高性能板对板连接器，尺寸小巧，接口丰富，拆卸方便，可以很灵活地嵌入到您的各类设备中。


主要硬件指标


尺寸长×宽×高：87mm×52mm×6.7mm，连接器配合高度4mm
连接方式4个100PIN高性能板对板连接器
CPURockchip RK3588 八核64位处理器（4x Cortex-A76 @ 2.4GHz + 4x Cortex-A55 @ 1.8GHz）
NPU6 TOPS
GPUMali G610 MP4，支持OpenGL ES 1.1/2.0/3.2, OpenCL 2.2, Vulkan 1.2
VPU支持8K@60fps H.265/VP9视频解码和8K@30fps H.265/H.264编码
运行内存LPDDR4X 可选配4GB/8GB/16GB
存储器EMMC5.1 可选配32GB/64GB/128GB/256GB
电源管理RK806-1  + 分立电源
工作电压3.3V-5.5V 5A 典型电压4V
支持操作系统Android12/13/14，Ubuntu20.04/24.04，Debian11，Linux Buildroot + QT
系统升级支持通过USB-OTG接口或TF卡升级系统
工作温度

消费级 -20℃至+60℃

工业级 -40℃至+80℃

重量≈11g


核心板引出接口


HDMI2路 HDMI 显示输出 最高支持4K显示
eDP2路 4Lane eDP 显示输出 最高支持2K显示
DP2路 4Lane DP显示输出 最高支持4K显示
MIPI DSI2路 MIPI DSI显示输出 最高支持2K显示
MIPI CSI6路 MIPI CAMERA CSI 输入
I2S3路 I2S（2路 8通道 / 1路 2通道）
PCIE1路 PCIE3.0 X4 + 3路PCIE2.0 X1，最多可以拆分为5路1 Lane PCIE
SATA3路 SATA3.0
USB2.02路 USB2.0 HOST2.0
USB3.02路 USB OTG3.1/2.0/TypeC
以太网2路 RGMII 千兆以太网接口
UART10路 串口
SPI
5路 SPI接口
I2C7路 I2C接口
PWM15路 PWM
SDIO2路 SDIO接口 其中一路接TF卡，另外一路可接SDIO WiFi
ADC4路 模拟ADC
GPIO120路 GPIO（部分GPIO为复用功能）


功能及驱动支持列表


功能或驱动androidLinux DebianLinux UbuntuLinux Buildroot
CPU✔✔✔✔
GPU✔✔✔✔
NPU✔✔✔✔
硬件编解码✔✔✔✔
PCIE总线✔✔✔✔
USB总线✔✔✔✔
TYPE-C0（USB OTG 2.0/3.0/ + DP，正反插）✔✔✔✔
TYPE-C1（USB OTG 2.0/3.0/ + DP，正反插）✔✔✔✔
HDMI0 1080P 显示✔✔✔✔
HDMI1 1080P 显示
✔✔✔✔
MIPI DSI0 显示✔✔✔✔
MIPI DSI1 显示✔✔✔✔
eDP0 显示✔✔✔✔
eDP1 显示✔✔✔✔
CSI摄像头-IMX415✔✔✔✔
AHD摄像头（AHD-CSI）-TP2815✔✔✔✔
LED指示灯（系统呼吸灯）✔✔✔✔
RTC（外挂HYM8563，掉电时间保持）✔✔✔✔
喇叭✔✔✔✔
耳机✔✔✔✔
麦克风输入✔✔✔✔
USB摄像头✔✔✔✔
AP6275P WIFI/BT模块✔✔✔✔
RGMII 千兆以太网✔✔✔✔
RMII 百兆以太网✔✔✔✔
4G 通讯模块✔✔✔✔
5G 通讯模块✔✔✔✔
PCIE 千兆以太网✔✔✔✔
TF存储卡✔✔✔✔
复位按键✔✔✔✔
升级按键✔✔✔✔


特性/功能/接口

详细说明

主控芯片

Rockchip RK3588

中央处理器(CPU)

ARM Cortex-A76×4 + ARM Cortex-A55×4，主频高达2.4GHz

图形处理器(GPU)

ARM Mali-G610 4EE

支持OpenGLES1.1/2.0/3.2、OpenCL 2.2 和 Vulkan 1.2

专有2D硬件加速引擎

神经网络处理器(NPU)

6.0TOPs，

支持持INT4/INT8/INT16，FP16/BF16/TF32

支持基于TensorFlow/MXNet/PyTorch/Caffe 等一系列框架的网络模型转换

视频编解码

视频解码Decoder：8K 60FPS H.264/H.265/AV1

视频编码Encoder：8K 30FPS H.264/H.265

支持高质量IPEG编解码

运行内存

8GB LPDDR4X，可选4GB/12GB/16GB

机身存储

32GB eMMC，可选64GB、126GB、256GB

电源供电

Rockchip PMIC RK806-1 + 分立电源器件

操作系统

Linux Debian11/Ubuntu20.04，Android12

支持适配KylinOS V10SP1、UOS、OpenHarmony等国产操作系统

系统升级

支持通过USB本地升级

显示输出接口

2×4 Lanes MIPI DSI

2×HDMI2.1（最高支持8K视频输出）

2×eDP1.3（与两组HDMI2.1复用）

2×DP1.4 in TypeC

视频输入接口

2×MIPI CSI D-PHY+2×MIPI CSI C/D-PHY

1×HDMI2.0 IN 4K60FPS

以太网接口

2×RGMII（内置2个GMAC）

PCIe3.0

2×2Lane PCIe3.0（支持合并为1路4Lane PCIe3.0）

高速接口

2×USB3.0 Type-C OTG

1×USB3.0 Host

3×SATA3.0/PCIe2.1

USB2.0   Host

2×USB2.0 Host

音频接口

支持HDMI0/1音频输出

支持DP0/1 音频输出

1×I2S（8ch）

SDIO3.0

1×SDIO3.0

SDMMC

1×SDMMC

ADC

4×SARADC

PWM

n×PWM脉宽调制，存在接口复用，具体请参考核心板引脚描述

UART

n×UART,其中UART1为DEBUG专用调试串口

SPI

n×SPI，存在接口复用，具体请参考核心板引脚描述

I2C

n×I2C，存在接口复用，具体请参考核心板引脚描述

CAN

2×CAN，存在接口复用，具体请参考核心板引脚描述

GPIOs

提供多组GPIO可供使用，具体请参考核心板引脚描述

供电

直流4.2V

功耗

瞬时最大功耗12W，中等程度运行功耗5-8W

工作温度

-20℃至70℃（可以根据不同工况，PIN TO PIN支持工业级芯片RK3588J和车规级芯片RK3588M）

存储温度

-40℃至80℃

机械特性

长×宽×厚：87mm×52mm×6.6mm

连接器组合高度：4mm

重量：10g左右



基于NSR3588B核心板，可以开发很多不同应用场景的产品，下面我们列举一些应用案例，供您参考。

一、NNEWN-RK3588开发板

    NNEWN-RK3588开发板是一款由NNEWN团队研发的接口丰富且性能强劲的RK3588开发板，该开发板采用模块化设计理念，整套开发板由NSR3588B核心板和配套评估底板EVB_NSR3588B构成，核心板和底板之间通过4个100PIN的高可靠性的板对板连接器互连。另外我们还为该开发板适配了Android12、Debian11、Ubuntu20.04等常用开源操作系统，并且支持KylinOS、UOS、OpenHarmony等国产操作系统适配。EVB-NSR3588B开发板性能强劲、接口丰富、稳定可靠、支持二次开发，是您的进行性能评估、原型搭建的不二之选。

EVB-NSR3588B开发板具体支持功能和接口如下图所示：



二、超级智慧终端

支持Android12，支持Debian11/Ubuntu12等开源主流桌面操作系统，支持KylinV10SP1、统信UOS等国产桌面操作系统

三、其他更多应用

整理中，敬请期待！


NNEWN为用户提供丰富的开发资源，利用这些资源，开发者可以快速熟悉我们的产品并进行二次开发；并且我们还针对有需求的用户推出了多种增值服务可供客户选择，更进一步助力客户成功。


一、开发资料

1、产品规格书

    产品规格书详细介绍了产品的功能及性能，并列举了产品的使用场景。

2、开发者入门指南

    开发者入门指南旨在帮助开发者利用评估底板快速熟悉我们的产品，并掌握相关开发工具的使用，使得开发者能够顺利的运行我司提供的官方Demo。

3、硬件设计资源包

    硬件设计资源包包含了核心板引脚功能说明、评估底板电路原理图（PDF格式文件）、关键元器件规格书及PCB封装、产品机械尺寸及3D模型图纸、硬件设计注意事项等资料，旨在帮助用户正确地基于我司核心板自行设计开发符合特定需求的底板。

4、软件开发资源包

    软件开发资源包包含了驱动开发指南、Linux开发指南、Android开发指南、AI开发指南、软件开发工具、Debian11系统固件、Android12系统固件等资料


二、开发配件

整理中，敬请期待。


三、增值服务

1、底板委托定制开发

2、核心板委托定制开发

3、系统功能委托定制开发

4、硬件驱动委托定制开发

5、软硬件问题Debug

6、评估底板全套设计图纸（源文件，支持直接导出生产文件）

7、核心板全套设计图纸（源文件，支持直接导出生产文件）

8、底板设计审查（电路原理图设计审查及PCB设计审查）

9、外壳委托定制开发


嵌入式就选牛新牛（NNEWN），不走弯路！

福州牛新牛科技有限公司一家专业提供嵌入式产品及技术服务的高新技术企业。公司核心团队成员均来自于国内领先的集成电路设计公司瑞芯微电子（Rockchip，简称RK），对于瑞芯微全系列SoC芯片产品开发均有丰富的经验和深厚的技术积累，而且公司与瑞芯微原厂长期保持着良好的合作关系，对于疑难问题可以更好的获得原厂技术支持。

如果您对我司产品感兴趣或者想要获取更多信息以及定制相关产品，请及时联系我们：

咨询电话：15396128591柯工（微信同号）

样品申请：business@nnewn.com

产品定制：business@nnewn.com

商务合作：business@nnewn.com

技术支持：support@nnewn.com

简历投递：hr@nnewn.com（欢迎自荐）
