商品描述

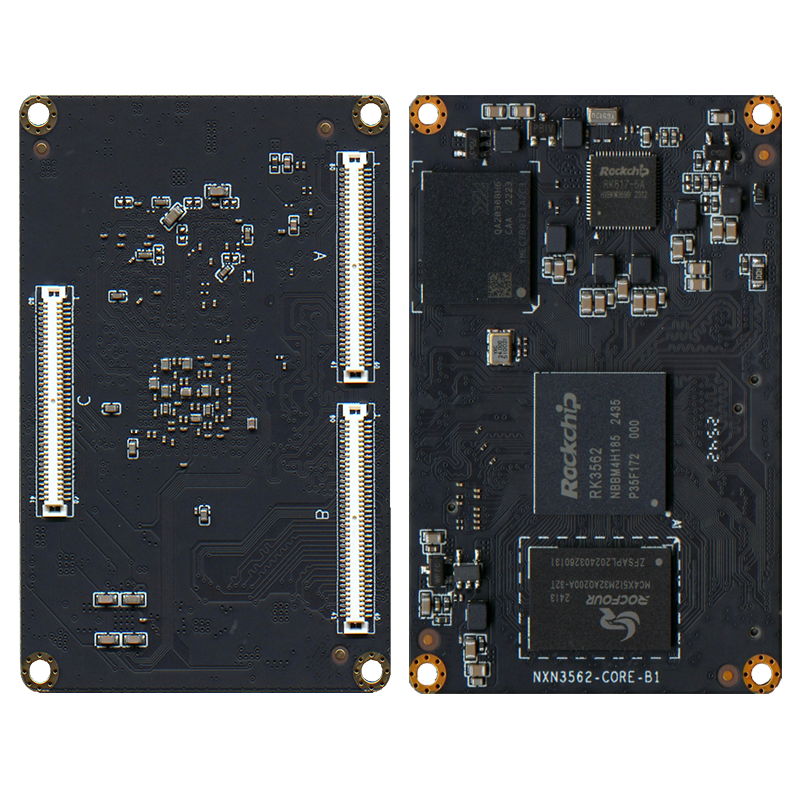

主板型号：NXN3562-CORE-B1_4060

主控芯片：RK3562/RK3562J
运行内存：LPDDR4X，最高可选8GB
内置存储：eMMC，最高可选256GB
电源输入：5V
主板尺寸：40mm×60mm
操作系统：支持Android，Linux Buildroot/Debian/Ubuntu
项目状态：批量供应
技术支持：提供底板参考设计源文件（原理图+PCB），提供 Linux/Android 操作系统 SDK，提供免费或付费的一对一技术支持

定制开发：支持按需定制开发核心板/底板/一体板/整机
在线商城：点击购买


产品简介


NXN3562-CORE-B1_4060核心板模块是福州牛新牛科技有限公司推出的一款的面向机器视觉的AI核心板。该核心板采用瑞芯微 RK3562 主控芯片，该芯片具备Cortex-A53 四核CPU + 1.0 TOPS算力NPU，支持4K H.264/H.265 硬件视频编解码，CPU主频可达1.6GHz，搭载Android/Linux + QT/Debian/Ubuntu等 操作系统，支持低功耗运行；该核心板集成了主控芯片、运行内存、内置存储、电源管理芯片等核心器件，并且通过3个高性能板对板连接器引出了RK3562全部功能引脚，具有高集成度、接口丰富、拆卸方便、稳定可靠等特点；基于以上优点，我们非常推荐您在智能家居中控屏、工业控制、物联网网关、智能自助设备、手持终端等领域采用我们的RK3562核心板（NXN3562-CORE-B1_4060）。


主要硬件指标


尺寸长×宽×高：60mm×40mm×4.2mm，连接器配合高度1.5mm（可选2.0mm配合高度）
连接方式3个80PIN高性能板对板连接器
CPURockchip RK3562 四核64位处理器（4x Cortex-A53  主频 1.6GHz）
NPU1 TOPS
VPU支持4K@60fps H.264/H.265 硬件视频编解码
运行内存LPDDR4X 可选配1GB/2GB/4GB
存储器EMMC5.1 可选配8GB/16GB/32GB/64GB/128GB
电源管理Rockchip RK817-5A，支持3.7V锂电池充放电
工作电压4.5V至5.5V 1A 典型电压5V
支持操作系统Android13/14，Linux6.1+ QT 5.15
系统升级支持通过USB-OTG接口或TF卡升级系统
工作温度

消费级 -10℃至+60℃

工业级 -40℃至+80℃

重量≈9g


核心板引出接口


HDMI不支持
eDP不支持
DP不支持
MIPI 显示接口1路 MIPI DSI显示输出 最高支持 1920×1080 60fps 显示
RGB 显示接口1路 RGB 888显示接口，最大支持1920×1080
MIPI 摄像头接口2路 4Lane MIPI CAMERA CSI 输入 或者 4路 2Lane MIPI CAMERA CSI 输入
DVP 摄像头接口1路 16位并行DVP摄像头接口
I2S3路 I2S（2路 8通道 / 1路 2通道）
PCIE1路PCIE2.0 X1
USB2路 USB，其中一路USB OTG，一路USB HOST
以太网1路 RGMII 千兆以太网接口 或者 1路 百兆以太网 （二选一）
UART8路 串口，其中一路为DEBUG调试串口
SPI
5路 SPI接口
I2C7路 I2C接口
PWM15路 PWM
SDIO2路 SDIO接口 其中一路接TF卡，另外一路可接SDIO WiFi
ADC4路 模拟ADC
GPIO120路 GPIO（部分GPIO为复用功能）


功能及驱动支持列表


功能或驱动androidLinux DebianLinux UbuntuLinux Buildroot
CPU✔✔✔✔
GPU✔✔✔✔
NPU✔✔✔✔
硬件编解码✔✔✔✔
PCIE总线✔✔✔✔
USB总线✔✔✔✔
TYPE-C0（USB OTG 2.0/3.0/ + DP，正反插）✔✔✔✔
TYPE-C1（USB OTG 2.0/3.0/ + DP，正反插）✔✔✔✔
HDMI0 1080P 显示✔✔✔✔
HDMI1 1080P 显示
✔✔✔✔
MIPI DSI0 显示✔✔✔✔
MIPI DSI1 显示✔✔✔✔
eDP0 显示✔✔✔✔
eDP1 显示✔✔✔✔
CSI摄像头-IMX415✔✔✔✔
AHD摄像头（AHD-CSI）-TP2815✔✔✔✔
LED指示灯（系统呼吸灯）✔✔✔✔
RTC（外挂HYM8563，掉电时间保持）✔✔✔✔
喇叭✔✔✔✔
耳机✔✔✔✔
麦克风输入✔✔✔✔
USB摄像头✔✔✔✔
AP6275P WIFI/BT模块✔✔✔✔
RGMII 千兆以太网✔✔✔✔
RMII 百兆以太网✔✔✔✔
4G 通讯模块✔✔✔✔
5G 通讯模块✔✔✔✔
PCIE 千兆以太网✔✔✔✔
TF存储卡✔✔✔✔
复位按键✔✔✔✔
升级按键✔✔✔✔




特性/功能/接口

详细说明

主控芯片

Rockchip RK3568

中央处理器(CPU)

ARM Cortex-A55×4，主频高达2.0GHz

图形处理器(GPU)

ARM Mali-G52 2EE

兼容 OpenGL ES   1.1/2.0/3.2、OpenCL 2.0 和   Vulkan 1.1

神经网络处理器(NPU)

0.8TOPs，支持持INT8/INT16/FP16混合运算

支持基于   TensorFlow/MXNet/PyTorch/Caffe 等一系列框架的网络模型转换

视频编解码

视频解码Decoder：H.264 解码器支持 4K@30fps/H.265 解码器支持 4K@60fps

视频编码Encoder:H.264/H.265   编码器支持 1080p@60fps

支持高质量IPEG编解码

运行内存

2GB/4GB/8GB LPDDR4

机身存储

16GB/32GB/64GB/128GB eMMC

电源管理芯片

Rockchip RK809-5

操作系统

Linuxbuild+QT5.0/Fedora28/Debian10/Ubuntu18.04/Android11

支持适配国产Linux操作系统

系统升级

支持通过USB本地升级

显示输出接口

2×4 Lanes MIPI DSI

1×4 Lanes LVDS（与一路MIPI DSI复用，只能二选一）

1×4 Lanes eDP1.3

1×HDMI2.0A OUT

视频输入接口

1×4 Lanes MIPI CSI or 2×2 Lanes MIPI CSI

支持16bit BT1120或8bit BT656或8bit BT601的DVP视频输入

以太网接口

2×RGMII（内置2个GMAC，最多支持两路千兆以太网）

PCIe3.0

1×2 Link PCIe3.0 or 2×1 Link PCIe3.0

多路复用高速接口

（共享三组信号）

第一组：USB3.0 OTG/SATA0(二选一)

第二组：USB3.0   Host/SATA1/QSGMII(SGMII)(三选一)

第三组：PCIe2.1/SATA2/QSGMII(SGMII)（(三选一)）

USB2.0   Host

2×USB2.0 Host

模拟音频接口

1×Speaker OUT（1.3W）

1×Headphone OUT

2×Mic IN

数字音频接口

1×I2S（8ch）

SDIO3.0

1×SDIO3.0

SDMMC

1×SDMMC

ADC

模数转换器

PWM

脉宽调制

UART

3×UART,其中UART1为DEBUG专用调试串口

SPI

2×SPI

I2C

3×I2C

CAN

2×CAN

GPIOs

提供多组GPIO可供使用，具体请参考核心板引脚描述

供电

5V/3.3V

最大功耗

8W

工作温度

-20℃至75℃

存储温度

-40℃至90℃

机械特性

长×宽×厚：65mm×50mm×4.5mm

连接器组合高度：1.5mm/2mm（由载板连接器决定，用户可选）

重量：10.5g（不含屏蔽罩）



基于NSR3568核心板，我们的客户开发了很多很有意思的产品，下面我们列举一些应用案例，供您参考。

更多精彩敬请期待！


NNEWN为用户提供丰富的开发资源，利用这些资源，开发者可以快速熟悉我们的产品并进行二次开发；并且我们还针对有需求的用户推出了多种增值服务可供客户选择，更进一步助力客户成功。


一、开发资料

1、产品规格书

    产品规格书详细介绍了产品的功能及性能，并列举了产品的使用场景。

2、开发者入门指南

    开发者入门指南旨在帮助开发者利用评估底板快速熟悉我们的产品，并掌握相关开发工具的使用，使得开发者能够顺利的运行我司提供的官方Demo。

3、硬件设计资源包

    硬件设计资源包包含了核心板引脚功能说明、评估底板电路原理图（PDF格式文件）、关键元器件规格书及PCB封装、产品机械尺寸及3D模型图纸、硬件设计注意事项等资料，旨在帮助用户正确地基于我司核心板自行设计开发符合特定需求的底板。

4、软件开发资源包

    软件开发资源包包含了驱动开发指南、Linux开发指南、Android开发指南、AI开发指南、软件开发工具、Debian10系统固件、Android11系统固件等资料


二、开发配件


三、增值服务

1、底板委托定制开发

2、核心板委托定制开发

3、系统功能委托定制开发

4、硬件驱动委托定制开发

5、软硬件问题Debug

6、评估底板全套设计图纸（源文件，支持直接导出生产文件）

7、核心板全套设计图纸（源文件，支持直接导出生产文件）

8、底板设计审查（电路原理图设计审查及PCB设计审查）

9、外壳委托定制开发


嵌入式就选牛新牛，不走弯路！

福州牛新牛科技有限公司一家专业提供嵌入式产品及技术服务的专精特新研发型高科技企业。公司核心团队成员均来自于国内领先的集成电路设计公司瑞芯微电子（Rockchip，简称RK），对于瑞芯微全系列SoC芯片产品开发均有丰富的经验和深厚的技术积累，并且公司与瑞芯微原厂一直以来均保持着非常良好的合作关系，还同处福州，对于获取瑞芯微原厂支持有着得天独厚的优势。

如果您对我司产品感兴趣或者想要获取更多信息，请及时联系我们：

样品申请：business@nnewn.com

项目评估：business@nnewn.com

产品报价：business@nnewn.com

技术支持：support@nnewn.com

简历投递：hr@nnewn.com（欢迎自荐）
